Panduan Lengkap Bahagian Pemegang Pintu dan Anatominya

Pemasangan pemegang pintu terdiri daripada beberapa bahagian yang saling bergantung — termasuk pemegang atau tombol, plat mawar atau escutcheon, gelendong, bolt selak, plat strike dan pelbagai mekanisme dalaman — masing-masing memainkan peranan khusus dalam operasi, keselamatan dan estetika. Memahami setiap bahagian pemegang pintu mengikut nama dan fungsi adalah penting untuk pembaikan yang yakin, tempahan alat ganti yang tepat, pemasangan DIY yang berjaya dan membuat keputusan pembelian yang termaklum. Panduan ini merangkumi anatomi lengkap pemegang pintu merentas semua jenis utama, daripada set laluan mudah kepada kunci tanggam kompleks.

Mengapa Memahami Bahagian Pemegang Pintu Penting

Kebanyakan pemegang pintu kegagalan — operasi kaku, kelengkapan longgar, salah jajaran selak dan kerosakan kunci — boleh didiagtidaksis dan diselesaikan tanpa bantuan profesional sebaik sahaja anda memahami peranan setiap komponen dalam pemasangan.

Di Amerika Syarikat sahaja, pasaran perkakasan pintu dinilai lebih $3.8 bilion setiap tahun , dengan pemilik rumah dan pengurus hartanah menggantikan atau membaiki berjuta-juta pemegang pintu setiap tahun. Namun kajian tentang pulangan pembaikan rumah menunjukkan bahawa majoriti penggantian perkakasan pintu tidak sepadan atau tidak dipasang dengan betul — selalunya kerana pembeli tidak memahami anatomi apa yang mereka gantikan.

Pemegang pintu bukanlah satu komponen. Malah tuas laluan paling mudah mengandungi sekurang-kurangnya lapan yang berbeza bahagian pemegang pintu , setiap satu dihasilkan dengan toleransi yang tepat. Mengetahui nama setiap bahagian, lokasi, bahan dan fungsi mengubah pemilihan lorong perkakasan yang mengelirukan menjadi pilihan yang yakin dan termaklum.

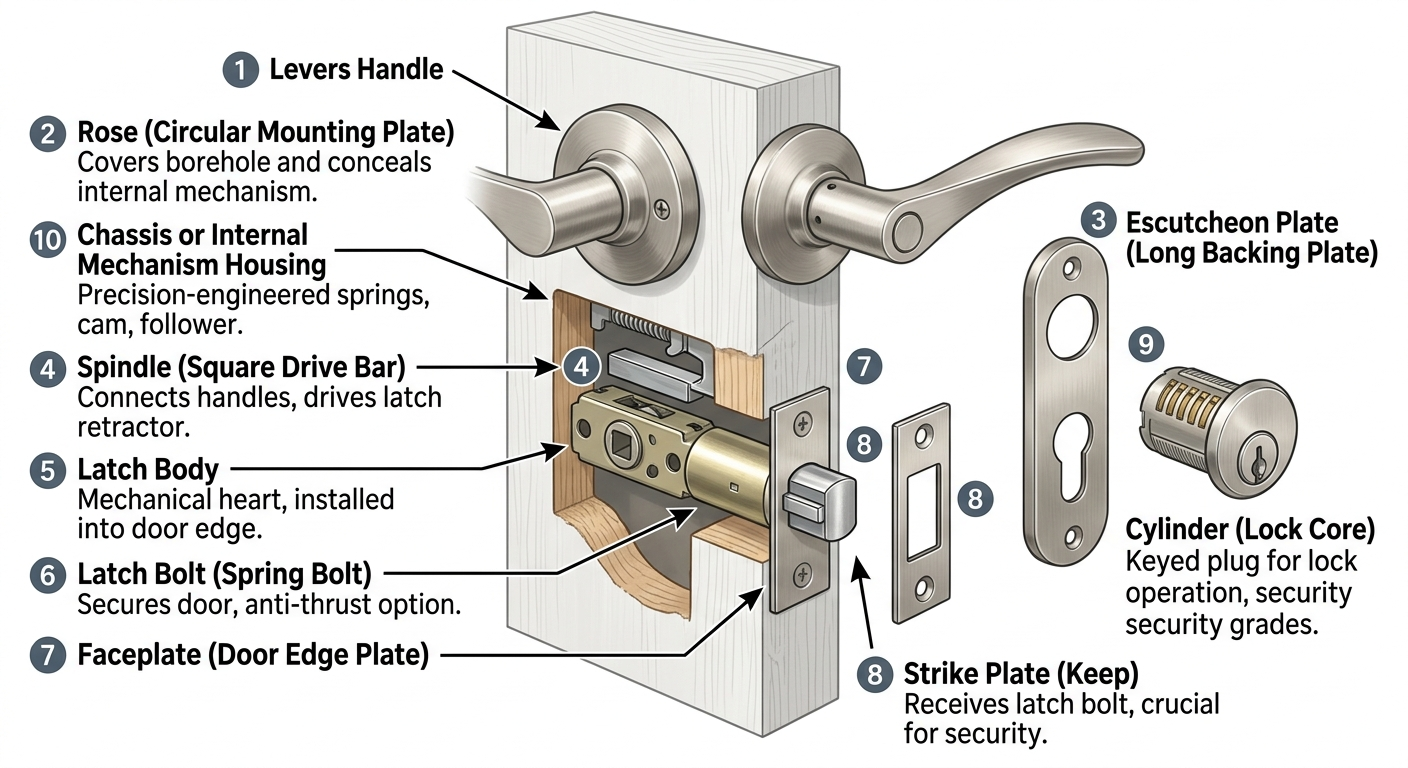

Bahagian Pemegang Pintu Teras: Pecahan Anatomi Penuh

Setiap pemasangan pemegang pintu — tanpa mengira gaya, jenama atau titik harga — berkongsi set komponen asas yang sama yang berfungsi bersama untuk mengendalikan selak dan mengunci pintu.

1. Pemegang atau Tombol (Elemen Cengkaman)

Pemegang atau tombol ialah komponen antara muka pengguna utama — bahagian yang anda genggam dan kendalikan. Ia adalah yang paling kelihatan bahagian pemegang pintu dan biasanya pilihan estetik utama. Pemegang tuil ialah bentuk moden yang dominan, bersudut ke bawah semasa rehat dan ditekan ke bawah untuk menarik balik bolt selak. Tombol berbentuk sfera atau silinder, memerlukan gerakan mencengkam dan berputar untuk beroperasi. Tarik pintu adalah pemegang tetap, tidak berputar yang digunakan pada pintu yang dikendalikan dengan metidaklak.

Dimensi pemegang diseragamkan: kebanyakan pemegang tuil kediaman mengukur 4 hingga 5 inci panjang dari pusat gelendong ke hujung, manakala pemegang tuil gred komersial boleh memanjangkan 5 hingga 6.5 inci untuk mematuhi keperluan kebolehaksesan ADA (Akta Orang Kurang Upaya Amerika), yang mewajibkan panjang cengkaman boleh guna minimum 4 inci. Pilihan bahan termasuk tembaga pepejal, aloi zink (zamak), keluli tahan karat, aluminium dan besi tuang — masing-masing dengan ciri berat, ketahanan dan kemasan yang berbeza.

2. Mawar (Plat Lekap Bulat)

Mawar ialah plat hiasan bulat atau persegi yang terletak di antara pemegang tuil dan muka pintu. Fungsi utamanya adalah untuk menutup lubang gerudi di pintu dan menyembunyikan casis mekanisme dalaman. Mawar biasanya 2.25 hingga 2.75 inci (57–70 mm) diameter untuk perkakasan kediaman. Ia diikat ke pintu sama ada melalui bolt tembus tersembunyi (kaedah yang paling biasa dan selamat) atau dengan gelang pasang pasang yang dijepit ke dalam alur pada perumahan gelendong.

Profil bunga ros — siram, terangkat atau kubah — menjejaskan kedua-dua estetika dan kelegaan pemegang dari permukaan pintu. Mawar yang dibangkitkan memberikan lebih banyak kelegaan jari semasa mengendalikan tuil, yang amat penting untuk pintu dengan acuan yang digunakan permukaan atau panel hiasan bersebelahan dengan lokasi pemegang.

3. Plat Escutcheon (Plat Belakang Panjang)

Plat escutcheon (juga dipanggil plat belakang atau plat panjang) ialah versi mawar yang memanjang yang menempatkan kedua-dua mekanisme pemegang tuil dan lubang kunci atau silinder kunci dalam satu plat bersatu. Daripada dua plat mawar yang berasingan, escutcheon mempersembahkan satu elemen visual bersepadu — meliputi lubang gerudi selak di kedudukan bawah dan silinder kunci di kedudukan atas. Escutcheon adalah standard dalam pemasangan kunci tanggam dan biasanya ditemui pada perkakasan gaya zaman dan gred seni bina. Plat escutcheon standard berukuran lebih kurang Tinggi 7 hingga 9 inci dengan lebar 2.5 hingga 3 inci .

4. Spindle (Bar Pemacu Persegi)

Spindle ialah bar logam keratan segi empat sama yang melalui bahagian tengah pintu (melalui mekanisme selak) dan menyambungkan pemegang di satu sisi ke pemegang di sisi yang lain. Apabila pemegang dikendalikan, gelendong berputar dan memacu retraktor selak di dalam badan selak. Dimensi gelendong adalah penting untuk keserasian: saiz gelendong kediaman standard adalah 8 mm × 8 mm persegi di Eropah dan banyak pasaran antarabangsa, manakala pasaran AS menggunakan saiz gelendong yang berbeza mengikut pengeluar (biasanya 5/16" persegi atau 3/8" persegi). Panjang gelendong juga mesti sepadan dengan ketebalan pintu — pintu standard pada 35–45 mm dilayan oleh gelendong 70 mm, manakala pintu yang lebih tebal memerlukan gelendong panjang yang dilanjutkan atau boleh laras.

5. Badan Selak (Tiub atau Tanggam)

Badan selak ialah jantung mekanikal pemasangan pemegang pintu, dipasang pada tepi pintu dan mengandungi bolt selak dan mekanisme penarikan baliknya. Ia tersedia dalam dua konfigurasi utama yang mentakrifkan keseluruhan seni bina sistem pemegang:

• Selak tiub: Unit silinder dipasang melalui lubang gerudi bulat tunggal yang digerudi dari muka pintu, dengan lubang kecil yang berasingan digerudi dari tepi pintu. Format yang paling biasa dalam pembinaan kediaman. Diameter tiub diseragamkan pada 57 mm (2¼") dalam kebanyakan pasaran. Retraktor dalaman didorong terus oleh gelendong.
• Selak/kunci tanggam: Sarung segi empat tepat yang lebih besar dipasang ke dalam tanggam (poket) yang dipahat atau disalurkan ke tepi pintu. Mengandungi bolt selak, dan biasanya juga bolt mati, dalam satu unit bersepadu. Kes tanggam berukuran lebih kurang 65 mm lebar × 130–165 mm tinggi dalam gred kediaman, dan jauh lebih besar dalam versi tugas berat komersial.

6. Bolt Selak (Bolt Spring)

Bolt selak ialah bolt segi tiga atau segi empat tepat bermuatan spring yang metidaknjol dari tepi pintu dan memasukkan plat mogok untuk menahan pintu tertutup. Muka hadapannya yang bersudut ("tanjakan") membolehkan pintu ditutup dengan menyelaraskan bolt ke dalam pada bibir plat strike, selepas itu spring menyentaknya ke hadapan ke dalam lubang strike. Bolt selak tersedia dalam konfigurasi standard dan keselamatan: a bolt selak kediaman standard metidaknjol kira-kira 12–14 mm, manakala bolt selak anti-tujahan diperkukuh untuk menahan serangan shimming kad kredit, dengan muka anti-pick yang mengeras dan lontaran yang lebih dalam 14-18 mm.

7. Pelat Muka (Pelat Muka Selak atau Plat Tepi Pintu)

Plat muka ialah plat logam rata di tepi pintu yang melaluinya bolt selak metidaknjol. Ia diskrukan ke tepi pintu dan memberikan penampilan yang bersih dan siap sambil melindungi tepi lubang gergaji selak. Pelat muka standard sama ada rata (untuk pintu tepi segi empat sama) atau melengkung/jejari (untuk pintu tepi jejari). Plat muka juga menentukan dimensi depan yang mesti sepadan dengan plat strike untuk penjajaran yang betul. Plat muka keluli tahan karat dan tembaga adalah standard; pemasangan selak berkadar api menggunakan plat muka keluli dengan jalur intumescent yang mengembang dalam keadaan kebakaran untuk menutup celah pintu.

8. Plat Strike (Simpan)

Plat strike ialah plat logam pengukuh yang dipasang pada jamb bingkai pintu yang menerima bolt selak (dan deadbolt pada locksets). Ia mempunyai poket atau kotak ceruk yang dimasuki bolt selak apabila pintu ditutup. Plat mogok adalah salah satu yang paling kritikal keselamatan bahagian pemegang pintu — plat strike gred binaan standard yang diikat dengan skru ½ inci memberikan rintangan minimum terhadap serangan sepakan masuk, manakala plat mogok keselamatan tugas berat dengan skru 3 inci (75 mm) yang mencecah ke dalam rangka struktur boleh meningkatkan rintangan sepakan pintu dengan faktor 3–5× , mengikut ujian oleh organisasi keselamatan. Pukulan kotak (dengan poket yang lebih dalam) lebih disukai berbanding pukulan rata untuk ketahanan selak dan pengurangan hingar.

9. Silinder (Teras Kunci)

Dalam set pemegang pintu mengunci, silinder ialah palam berkunci yang menterjemah profil kunci yang betul kepada gerakan putaran untuk mengendalikan mekanisme kunci. Format silinder biasa termasuk: silinder tumbler pin (jenis kediaman yang paling meluas, menggunakan pemacu pegas dan pin kunci), silinder penahan cakera (keselamatan yang lebih tinggi, digunakan dalam kunci tanggam berkualiti), dan kunci sesondol (digunakan dalam kabinet dan perkakasan pintu gelangsar). Keselamatan silinder dinilai mengikut piawaian seperti EN 1303 di Eropah (Gred 1–6) dan ANSI/BHMA A156.5 di AS. Silinder Gred 6 EN 1303 tahan 150 kg daya gerudi, 150 Nm serangan tork, dan 100 percubaan pick dalam ujian standard.

10. Casis atau Perumahan Mekanisme Dalaman

Di belakang setiap plat ros adalah casis dalaman — perumah kejuruteraan ketepatan yang mengandungi pegas, sesondol, pengikut dan mekanisme pemulangan yang menukar pergerakan pemegang kepada penarikan balik selak dan mengembalikan pemegang ke kedudukan rehat mendatar. Mekanisme pemulangan spring adalah salah satu komponen yang paling kerap dipakai dalam pintu penggunaan tinggi. Pemegang pintu gred komersial dinilai untuk sekurang-kurangnya 250,000 kitaran operasi di bawah piawaian ANSI/BHMA Gred 1, manakala pemegang Gred 2 kediaman dinilai untuk 400,000 kitaran dan Gred 1 premium untuk 1,000,000 kitaran.

Bahagian Pemegang Pintu mengikut Jenis Pemegang: Perkara yang Berubah Antara Reka Bentuk

Bahagian khusus yang terdapat dalam pemasangan pemegang pintu berbeza dengan ketara bergantung pada sama ada set laluan, set privasi, set masuk atau kunci tanggam — memahami perbezaan ini menghalang kesilapan pembelian yang mahal.

Jadual 1: Jenis set pemegang pintu berbanding dengan kehadiran komponen — bolt selak, silinder kunci, butang privasi dan bolt mati — menunjukkan bahagian pemegang pintu yang disertakan dalam setiap konfigurasi dan aplikasi biasa mereka.

Bahan Bahagian Pemegang Pintu: Bagaimana Pilihan Bahan Mempengaruhi Ketahanan dan Kemasan

Bahan dari mana setiap bahagian pemegang pintu dihasilkan secara langsung menentukan ketahanan mekanikal, rintangan kakisan, berat, pengekalan kualiti kemasan dan kos pemilikan jangka panjang.

Jadual 2: Perbandingan bahan bahagian pemegang pintu biasa mengikut penggunaan biasa, ketahanan mekanikal, rintangan kakisan, berat dan kualiti pengekalan kemasan jangka panjang.

Pengukuran Kritikal dalam Bahagian Pemegang Pintu: Mendapatkan Dimensi yang Betul

Pengukuran yang salah ialah satu-satunya punca ketidakserasian yang paling biasa apabila menggantikan bahagian pemegang pintu — tiga dimensi mesti disahkan sebelum membeli sebarang komponen gantian.

Jarak Set Belakang

Set belakang ialah jarak mendatar dari tepi pintu (di mana plat muka selak terletak) ke tengah lubang gerudi melalui muka pintu di mana gelendong melepasi. Pengukuran ini menentukan di mana pemegang terletak berbanding dengan tepi pintu. Backset kediaman standard adalah 2⅜ inci (60 mm) dan 2¾ inci (70 mm) . Kebanyakan selak tiub boleh laras untuk memuatkan kedua-duanya, tetapi selak tanggam dipasang semasa pembuatan. Menggunakan set belakang yang salah bermakna pemegang akan sama ada terlalu dekat dengan tepi pintu (mencipta bahaya keselamatan) atau terlalu jauh daripadanya (meninggalkan jurang yang tidak sedap dipandang pada plat muka).

Diameter Lubang Bor

Lubang gerudi muka menerima mekanisme selak casis atau tiub. Diameter lubang piawai Amerika Utara ialah 2⅛ inci (54 mm) , manakala pintu Eropah biasanya menggunakan a 72 mm lubang gerudi untuk selak tiub. Lubang gerudi tepi (untuk badan selak) diseragamkan pada 25–32 mm bergantung pada jenis selak. Sebelum membeli, sentiasa sahkan bahawa diameter casis set pemegang sepadan dengan lubang gerudi sedia ada pintu anda — membesarkan lubang gerudi adalah mudah, tetapi mengurangkannya memerlukan plat pengisi atau bahagian pintu baharu.

Jarak Pusat ke Pusat (Pengukuran PZ)

Pada pemasangan kunci tanggam dan pemegang plat escutcheon, ukuran PZ (Pfeilzentrum, atau "pusat anak panah") merujuk kepada jarak menegak antara pusat gelendong dan pusat silinder. Pengukuran ini penting untuk menggantikan plat escutcheon dan pemegang pada kunci tanggam. Ukuran PZ biasa ialah 72 mm, 92 mm dan 110 mm . Escutcheon yang dibeli dengan jarak PZ yang salah akan meninggalkan sama ada lubang gelendong atau lubang kunci tidak sejajar dengan kotak tanggam di dalam pintu.

Kegagalan Bahagian Pemegang Pintu Biasa dan Cara Mendiagnosisnya

Kebanyakan door handle problems can be traced to one of five specific component failures — identifying which part has failed narrows the repair to a targeted replacement rather than a complete handle set replacement.

• Pemegang tidak kembali ke mendatar selepas operasi: Spring kembali di dalam casis telah letih atau pecah. Ini adalah kegagalan mekanikal yang paling biasa dalam pintu dalaman yang digunakan tinggi. Spring ialah komponen boleh guna — pada perkakasan bajet, keseluruhan casis mungkin perlu diganti; pada perkakasan berkualiti, spring gantian tersedia secara berasingan.
• Bolt selak tidak ditarik balik apabila pemegang dikendalikan: Sama ada gelendong telah haus bujur (kehilangan bahagian segi empat sama dari tork berulang), lubang segi empat sama pada pengikut di dalam casis telah digenapkan, atau spring retraktor selak telah pecah. Periksa dengan mengeluarkan pemegang dan menguji penglibatan gelendong dengan selak secara terus.
• Pintu tidak selak tertutup / selak melantun ke belakang: Plat strike tidak sejajar — sama ada diimbangi secara menegak daripada trajektori bolt selak, atau ceruk terlalu cetek untuk menerima lontaran selak penuh. Melaraskan kedudukan plat mogok sebanyak 2–3 mm biasanya menyelesaikan masalah ini. Sebagai alternatif, spring bolt selak telah lemah dan tidak lagi dapat menayang bolt dengan secukupnya.
• Pemegang atau mawar terasa longgar: Baut tembus yang mengikat mawar ke pintu telah longgar dari semasa ke semasa. Ini adalah perkara biasa apabila benang bolt terus ke dalam sauh plastik dan bukannya casis logam berulir. Mengetatkan bolt tembus (biasanya diakses dengan menanggalkan penutup mawar) biasanya menyelesaikan isu; gantikan sauh plastik dengan sisipan berulir logam untuk pembaikan kekal.
• Kunci berpusing tetapi kunci tidak terlibat: Sesondol pada silinder kunci telah terputus sambungan daripada penggerak deadbolt di dalam bekas tanggam, atau bahagian ekor (pin penyambung antara sesondol silinder dan mekanisme kunci) telah terpotong. Ini memerlukan sama ada penggantian silinder atau, dalam kes tanggam, penggantian keseluruhan badan kunci.

Soalan Lazim Mengenai Bahagian Pemegang Pintu

S: Apakah nama plat kecil di sekeliling pemegang pintu?

Plat bulat kecil betul-betul di belakang pemegang atau tombol tuil dipanggil rose (juga plat mawar atau penutup mawar). Apabila plat ini dipanjangkan untuk menutup kedua-dua mekanisme pemegang dan lubang kunci dalam satu plat hiasan, ia dipanggil escutcheon atau plat belakang. Kedua-duanya berfungsi dengan fungsi utama yang sama: menyembunyikan perkakasan penetapan dan lubang gerudi di muka pintu sambil menyediakan peralihan hiasan siap antara pemegang dan permukaan pintu.

S: Bagaimanakah saya tahu jika gelendong pemegang pintu saya perlu diganti?

Sesuatu gelendong perlu diganti apabila keratan rentas segi empat samanya telah haus kepada profil bulat atau bujur dari tahun berbasikal tork. Untuk memeriksa: keluarkan pemegang dan periksa hujung gelendong. Jika bucunya kelihatan bulat dan bukannya sudut tajam 90°, atau jika gelendong bergoyang secara berlebihan dalam lubang pengikut selak, penggantian diperlukan. Spindle yang haus ialah penggantian yang paling cekap — kosnya sangat sedikit (biasanya $1–5 untuk gelendong gantian standard) berbanding dengan menggantikan keseluruhan set selak atau pemegang, dan akan memulihkan fungsi mekanikal sepenuhnya jika badan selak itu sendiri tidak rosak.

S: Apakah perbezaan antara kunci tanggam dan selak tiub?

A selak tiub ialah unit silinder ringkas yang mengandungi hanya bolt selak bermuatan spring, dipasang melalui lubang bor bulat tunggal di muka pintu. Ia mengendalikan selak sahaja — penguncian keselamatan disediakan oleh deadbolt berasingan jika diperlukan. A kunci tanggam ialah sarung segi empat tepat yang lebih besar dipasang ke dalam poket yang dipahat di tepi pintu, yang mengandungi bolt selak, bolt mati, dan selalunya snib privasi semuanya dalam satu unit bersepadu. Kunci tanggam jauh lebih selamat dan tahan lama, tetapi memerlukan pemasangan yang lebih kompleks dan lebih mahal — biasanya 3–8× kos perkakasan selak tiub yang setara.

S: Bolehkah saya menggantikan hanya silinder dalam pemegang pintu tanpa menggantikan keseluruhan set?

Ya, dalam kebanyakan kes. Silinder kunci dalam set pemegang pintu masuk dan kunci tanggam direka bentuk supaya boleh ditanggalkan dan diganti secara bebas daripada perkakasan pemegang — ini dipanggil silinder semula operasi. Untuk menggantikan silinder, anda biasanya menanggalkan mawar atau escutcheon, longgarkan skru penahan silinder yang boleh diakses dari tepi pintu dan tarik balik silinder. Silinder gantian mesti sepadan dengan format silinder sedia ada (profil euro, bujur atau silinder tombol) dan mempunyai panjang sesondol yang betul untuk melibatkan mekanisme kunci. Pensilinderan semula ialah peningkatan keselamatan standard yang kosnya jauh lebih rendah daripada penggantian perkakasan penuh.

S: Mengapa sesetengah pemegang pintu mempunyai dua mawar manakala yang lain mempunyai plat escutcheon?

Pilihan antara dua mawar berasingan berbanding plat escutcheon tunggal adalah terutamanya estetik tetapi juga mencerminkan mekanisme kunci asas. Dua mawar berasingan digunakan pada set laluan, set privasi dan set masuk dengan mekanisme selak tiub — setiap mawar menutupi satu sisi lubang gerudi secara berasingan. A plat escutcheon tunggal meliputi kedua-dua mekanisme pemegang dan silinder kunci dalam satu elemen visual bersepadu, dan dikaitkan secara seni bina dengan kunci tanggam, perkakasan gaya zaman dan reka bentuk kontemporari premium. Plat Escutcheon membolehkan impak hiasan yang lebih dramatik dan sering dijumpai pada projek gred seni bina di mana perkakasan pintu adalah kenyataan reka bentuk.

S: Apakah set pemegang pintu dummy dan di manakah bahagiannya berbeza?

Set pemegang pintu tiruan hanya mengandungi bahagian luar yang boleh dilihat — pemegang dan bunga ros — tanpa badan selak, gelendong atau mekanisme dalaman. Pemegang dibetulkan (tidak berputar) dan diikat terus ke permukaan pintu dengan skru tersembunyi di belakang mawar. Set dummy digunakan pada pintu yang tidak memerlukan selak — seperti panel pintu dwilipat, pintu almari pakaian dan daun tetap sepasang pintu Perancis. Mereka menyediakan kesinambungan visual set pemegang yang dipadankan di seluruh rumah tanpa kos atau kerumitan pemasangan mekanisme selak berfungsi yang tidak diperlukan.

Kesimpulan: Ketahui Bahagian Pemegang Pintu Anda untuk Keputusan yang Lebih Bijak

Memahami anatomi lengkap bahagian pemegang pintu — daripada elemen cengkaman dan naik melalui gelendong, badan selak, plat muka, plat strike, silinder dan casis dalaman — memberi pemilik rumah, pembina dan penentu pengetahuan untuk membuat keputusan pembaikan yang tepat, pembelian penggantian yang tepat dan pilihan pemasangan yang yakin.

Setiap komponen dalam pemasangan pemegang pintu mempunyai fungsi tertentu, dimensi piawai dan ciri prestasi yang ditentukan. Plat mogok menentukan keselamatan terhadap kemasukan paksa. Bolt selak menentukan sejauh mana kebolehpercayaan pintu tetap tertutup. Silinder menentukan rintangan untuk memetik dan menggerudi. Bahan pemegang dan kemasan menentukan umur panjang dan estetika. Tiada satu pun daripada keputusan ini harus dibuat secara berasingan — setiap bahagian mesti dipadankan dengan bahagian lain dan dengan pembinaan pintu untuk pemasangan lengkap berfungsi seperti yang diharapkan.

Sama ada anda menggantikan gelendong yang haus, menaik taraf plat strike gred pembina kepada model keselamatan, mendapatkan sumber escutcheon yang sepadan untuk projek seni bina atau hanya mendiagnosis sebab pemegang terasa longgar, pengetahuan anatomi dalam panduan ini menyediakan asas untuk membetulkannya pada kali pertama.
